Распиновка разъемов блока питания АТХ

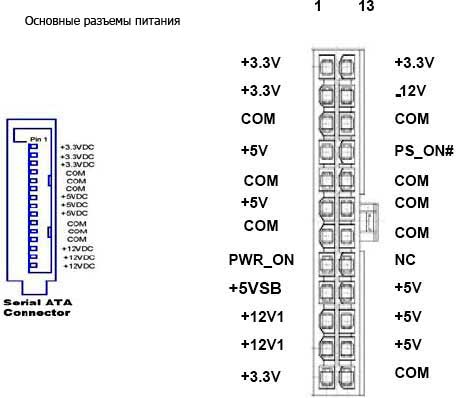

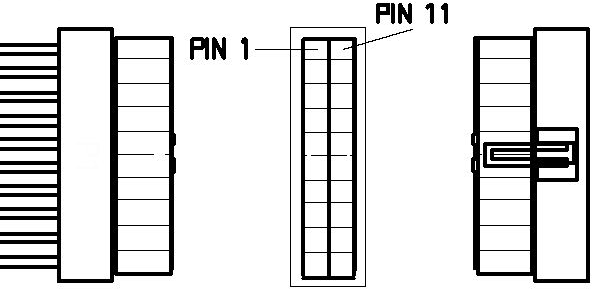

Здесь представлены типичные разъемы имеющиеся на АТХ блоке питания.

1. ВКЛ/ВЫКЛ блока питания осуществляется через разъем питания на материнской плате, путем замыкания 13 и 14 контактов.

2. Блок питания требует минимальную нагрузку 1A на выходе +5V для возможности запуска. Обычно это материнская плата.

SATA: 1 - +12V - желтый/зеленая полоса, 2 - COM (общий, земля) - черный, 3 - +5V - красный, 4 - COM (общий, земля) - черный, 5 - +3,3V - оранжевый
