Модульный БП Huntkey 800W Cable Master X7 800

В настоящее время модельный ряд этой компании существенно расширился и представлен десятью сериями, в том числе такими розничными семействами как Titan, Green Power, V-Power, 80 MASTER и представленным совсем недавно семейством Cable Master, отныне занявшим «топовую» строчку среди БП Huntkey.

Сейчас в серию Huntkey Cable Master входит две модели, рассматриваемый сегодня 800 Вт вариант и старшая модель Cable Master мощностью 900 Вт соответственно. Отличительной чертой серии является модульный дизайн разводки кабельного хозяйства, соответствие стандартам Intel ATX12V V2.3 и EPS12V V2.92, тихая система охлаждения с крупным вентилятором, наличие пяти шин +5В, а также высокая заявленная наработка на отказ – более 100 тысяч часов.

Помимо этого стоит отметить ещё два важных и, можно сказать, ключевых фактора обоих новинок серии Huntkey Cable Master. Во-первых, для каждой из них заявлена стабильность выходного напряжения в пределах не более ±3%, что значительно строже чем общие требования стандарта ATX (±5%).

Во-вторых, каждый из блоков питания серии Cable Master сертифицирован по новым, принятым в первом квартале 2008 года, более строгим требованиям стандарта 80 PLUS: старшая 900-Вт модель по версии 80 PLUS Silver, а рассматриваемая сегодня 800-ВТ модель – по версии 80 PLUS Bronze. Напомним, что стандартная версия 80 PLUS подразумевает, что в диапазоне от 20% до 100% КПД блока питания составляет не менее 80%. Для соответствия версии 80 PLUS Bronze КПД БП должен составлять не менее 85% при 50% нагрузке и не менее 82% при 20% и 100% нагрузке; для сертификата 80 PLUS Silver необходим КПД не менее 88% при 50% нагрузке и не менее 85% при 20% и 100% нагрузке; наконец, для получения старшей сертификации 80 PLUS Gold необходим КПД не менее 90% при 50% нагрузке и не менее 87% при 20% и 100% нагрузке. Показатели, надо отметить, достаточно жёсткие даже для «бронзы», которую получил исследуемый сегодня БП Huntkey Cable Master X7 800.

Изучим характеристики модели, представленные производителем:

Характеристики блока питания Huntkey Cable Master X7 800 (HK901-11PEP)
Паспортная мощность	Максимальная: 900 Вт; продолжительная нагрузка: 800 Вт
Выключение	Выключатель
	Авто (логика ATX)
Система охлаждения	Вентилятор с двумя шариковыми подшипниками, система интеллектуального термоконтроля Thermal Fan Control Technology
Входные параметры	90 - 264В; 6-10А; 47-63 Гц
Соответствие стандартам	ATX 12V 2.3, EPS12V V2.92, 80PLUS, RoHS
Заявленный КПД	Порядка 88% при типичной нагрузке
Выходные параметры	+5В (± 5%) 32A
	+12В (± 3%) 18A
	+12В (± 3%) 18A
	+12В (± 3%) 18A
	+12В (± 3%) 18A
	+12В (± 3%) 18A
	-12В (± 10%) 0,5A
	+5VSB (± 5%) 3,0A
	+3,3В (± 5%) 28A
Распределение нагрузки, в сумме по каналам	5 х +12В < 48А
	+3,3В & +5В < 140 Вт
Энергопотребление в ждущем режиме	Менее 1 Вт при 5VSB (на уровне 0,1A)
Защита выходного напряжения	Перегрузка по мощности, перегрузка по напряжению, защита от короткого замыкания
Среднее время наработки на отказ (MTBF)	100 тыс. часов (25°C)
PFC (Power Factor Correction)	Активный
Габариты	150 x 180 x 86 мм
Классы безопасности и сертификация надзорными органами	CCC, CB, UL, TUV, CB, CE, CSA, CUL, NEMKO, SAA, GS, VDE

Упаковка, комплектация, впечатления

Изделие попало к нам в предпродажной инженерной упаковке, поэтому о внешнем виде розничной упаковки сказать нечего. Внимательное изучение маркировки 800-Вт модели - (HK901-11PEP), и её сравнение с заявленными характеристиками выявило тот факт, что Huntkey по-прежнему, как и в предыдущем рассмотренном нами случае предпочитает выносить в маркировку пиковую (900 Вт), а не номинальную (800 Вт) мощность. И тем не менее, даже судя по результатам тестирования по спецификации 80 PLUS, номинальная мощность этой модели всё же 800Вт.

В инженерной упаковке был обнаружен комплект кабелей и собственно сам блок. Обычно компания Huntkey прилагает силовой кабель, нейлоновые стяжки и инструкцию на русском языке в красивой красочной коробке, что является стандартной комплектацией. Тем более что на ней написать есть – блок соответствует стандарту 80PLUS.

Среди заявленных характеристик блоков питания серии Cable Master X7 800 стоит дополнительно упомянуть пять каналов питания +12В и защиту по множеству параметров, включая защиту по току, напряжению, от короткого замыкания. В моделях серии Cable Master поддерживается экономичный ждущий режим, при этом энергопотребление не превышает 1 Вт при токе канала 5VSB на уровне 0,1A.

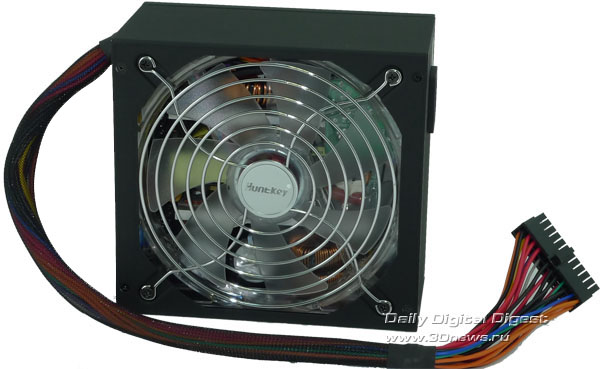

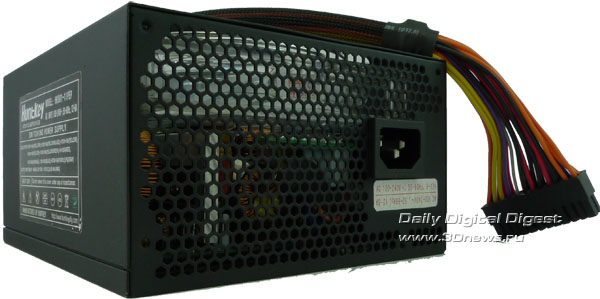

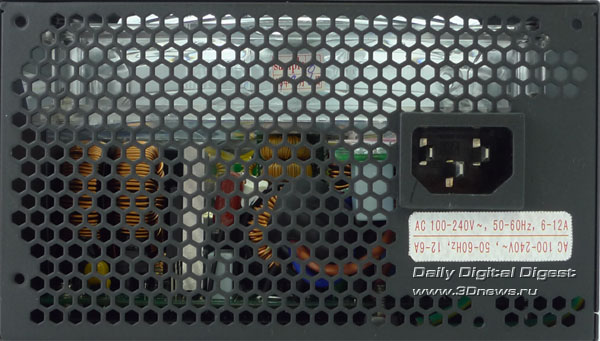

Конструкция блока питания Huntkey Cable Master X7 800 – классическая, с большим 120-мм вентилятором. Корпус модели окрашен черной матовой краской. На задней стенке, выполненной в сотовых отверстиях, кроме разъема подключения силового кабеля ничего нет. Хотелось бы видеть хотя бы выключатель, и было бы здорово видеть там минимальную индикацию.

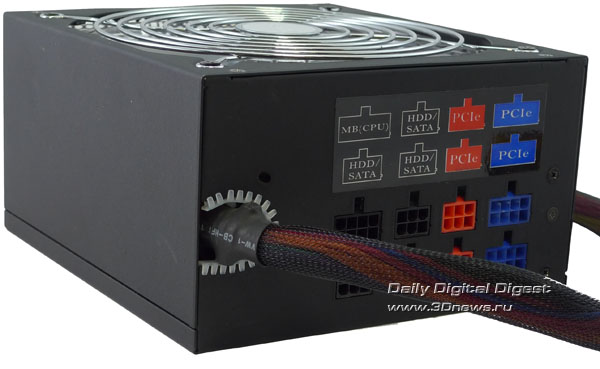

В отличие от предыдущего тестового образца компании Huntkey, 80 MASTER 700, данная модель имеет модульную кабельную систему. Как правило, это привилегия достаточно дорогих блоков питания – но это удобно. Модульная система это хорошо, но есть замечание.

Изначально из блока выводится только 24-контактный разъем для питания материнской платы. Этого мало. В стандартную разводку можно бы смело добавлять то, без чего не будет использоваться блок – это и 4-контактный разъем для питания процессора. Это абсолютно не критично, но было бы логично, была бы видна забота о пользователе.

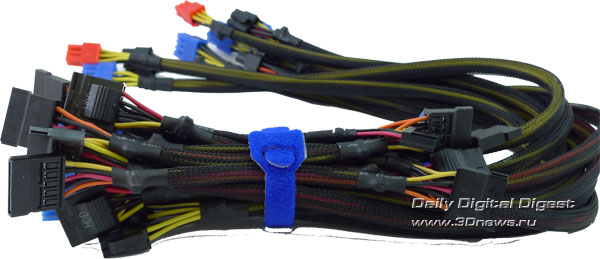

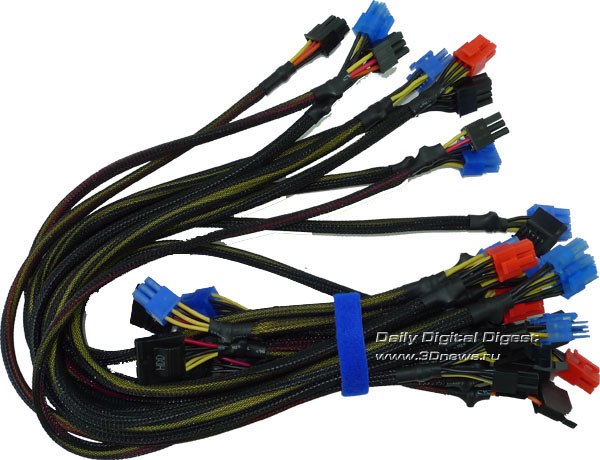

Кабели упакованы в черную оплетку, Molex – с защелками. Всего можно подключить три кабеля питания HDD и SATA (с разветвлениями), два – PCIe 6-контактных и два – PCIe 8-контактных.

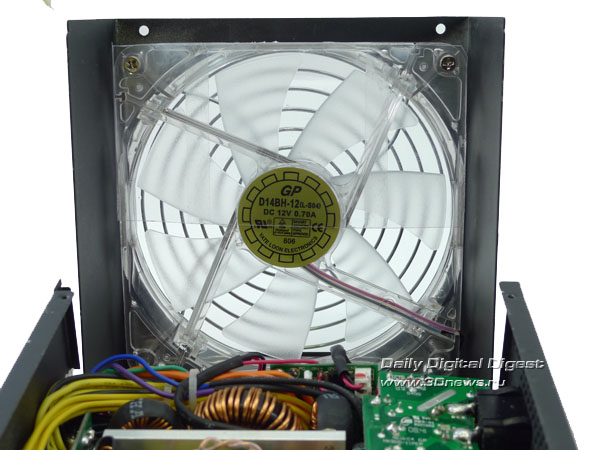

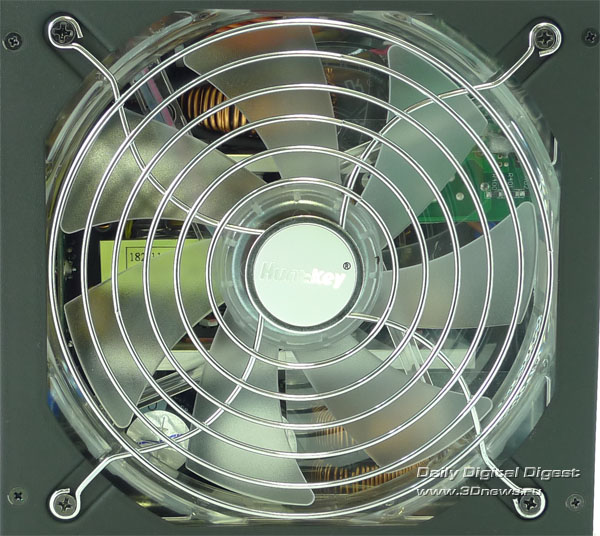

Для охлаждения используется вентилятор D14BH-12 (12В, 0,7А) производства компании Yate Loon Electronics. Воздушный поток направляется прозрачной пластиковой направляющей.

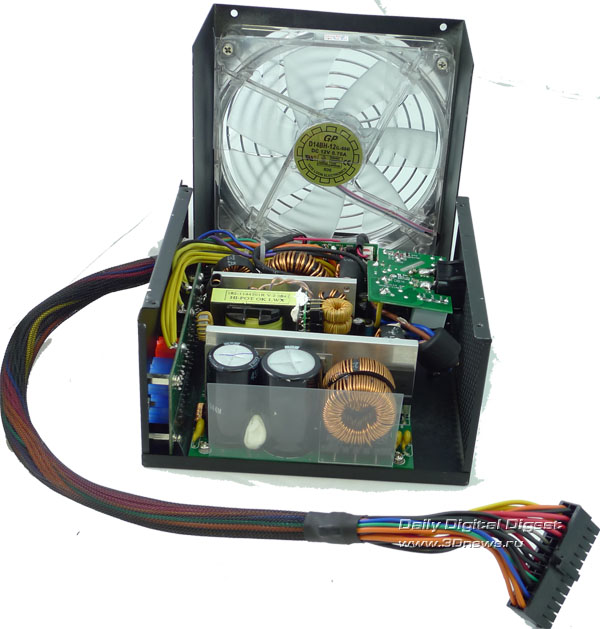

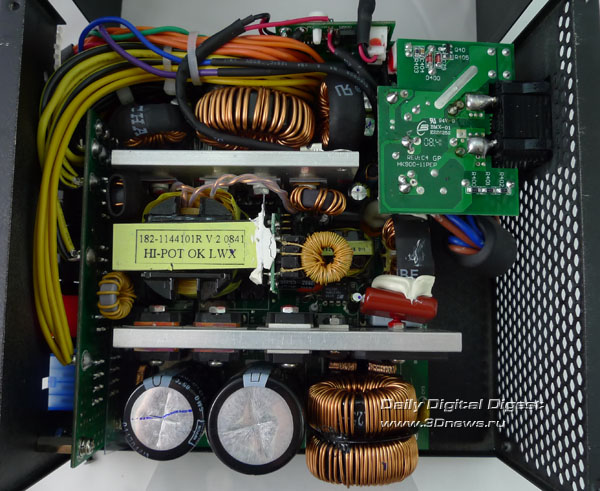

Внутри нужно отметить аккуратную пайку и высококачественные элементы. Как и в других продуктах используются высококачественные электролитические конденсаторы, что позволило производителю заявить наработку на отказ более 100 тысяч часов.

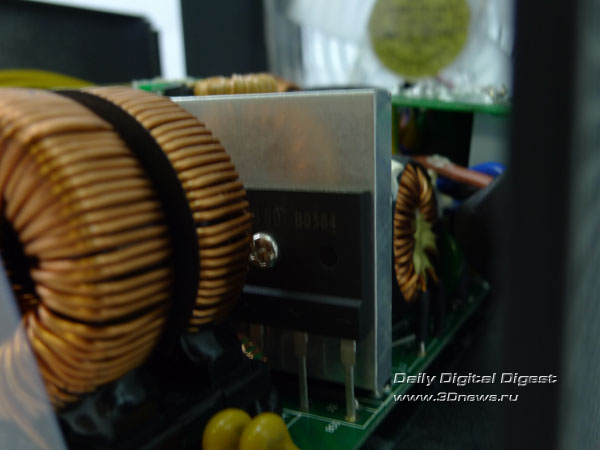

Также нужно отметить крайне маленькие радиаторы и относительно небольшой вес. Бытует мнение, что блок питания должен быть тяжелым, что чем он тяжелее, тем качественнее. Почва для таких разговоров есть – силовая электроника никогда не отличалась компактными размерами и маленькой массой систем охлаждения.

Как и что мы тестировали

С момента нашего последнего тестирования методика исследования блоков питания, применяемая в лаборатории 3DNews, не претерпела изменений. Так что описание применяемого нами стенда, характера тестирования и принципа чтения графиков можно прочесть в одной из предыдущих публикаций, например, о блоке питания Lian Li MAXIMA Force PS-A750GB.

Результаты тестирования

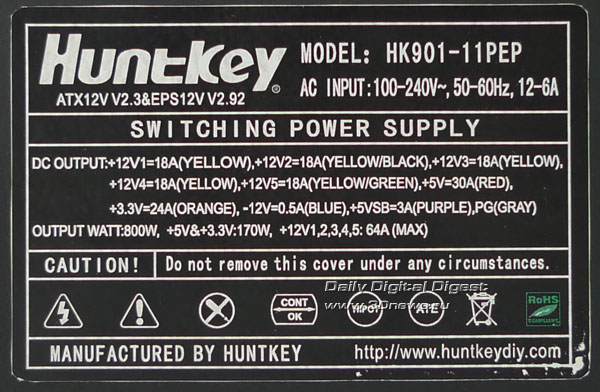

Маркировка блоков питания Hunkey не претерпела изменений и по-прежнему все параметры вписаны не в табличку, а в диковинную строчку.

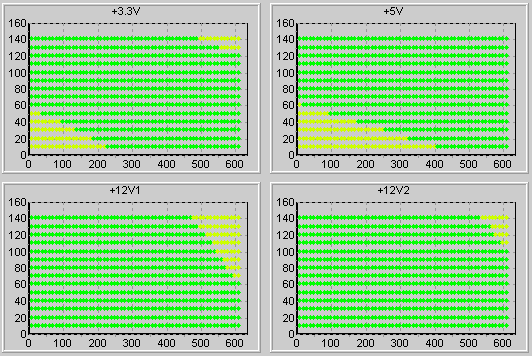

Наш 950-Вт стенд позволит выжать все соки из тестируемого образца и проверить пиковую мощность. Динамическое исследование показало, что блок абсолютно равнодушен к распределению нагрузки – он везде укладывался в стандарты и отклонения не превышают 2 процентов.

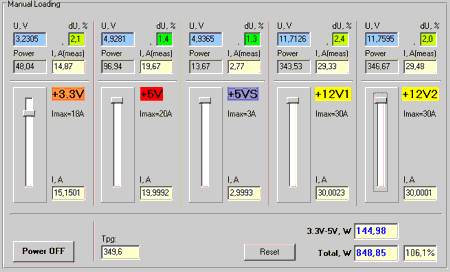

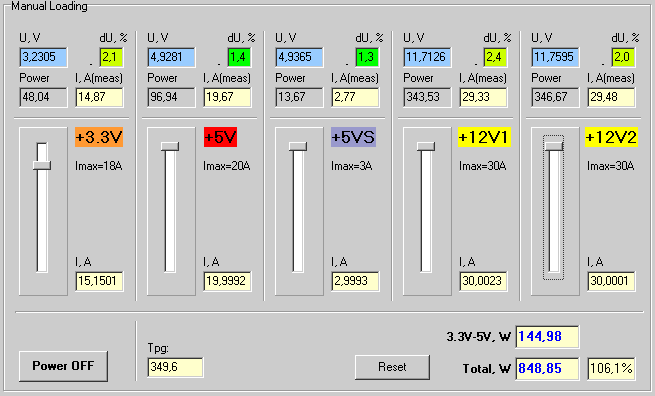

Статическая нагрузка почти на 850 Вт так же выявила максимальное отклонение от нагрузки всего на 2,4%. Также стоит отметить, что субъективно блок питания достаточно малошумящий.

Итого

Блок питания Huntkey Cable Master X7 800 показал прекрасные результаты, при этом отклонения от нормы не превысили заявленных производителем плюс-минус 3%. Есть ряд мелких замечаний по поводу модульной кабельной системы и малого веса (с должной гарантией конечного пользователя не должен волновать вес – пусть об этом думают разработчики схемотехники). Huntkey Cable Master X7 800 – честный 800-Вт тихий блок питания, с модульной системой подключения, что позволяет смело рекомендовать его для применения в мощных домашних компьютерах соответствующей мощности.
