Материнская плата ASRock M3A790GXH/128M на чипсете AMD 790GX

В нашу тестовую лабораторию попала очередная материнская плата ASRock на интегрированном чипсете. На этот раз набор логики изготовлен компанией AMD - это связка 790GX и SB750. Модель называется M3A790GXH/128M и довольно похожа на K10N780SLIX3-WiFi: практически такие же возможности расширения (включая три PEG-слота и терминатор Multi-GPU), но, к радости будущих пользователей этой платы, видеовыходы встроенного графического ядра присутствуют. Найдем ли мы еще какие-либо интересные технические решения на этой плате? Ответы содержатся в данном обзоре.

Спецификация ASRock M3A790GXH/128M

ASRock M3A790GXH/128M
Процессор	- AMD AM3 - Поддержка 45-нм процессоров
Чипсет	- Северный мост AMD 790GX - Южный мост AMD SB750 - Связь между мостами: A-Link 2
Системная память	- Четыре 240-контактных слота для DDR-3 SDRAM DIMM - Максимальный объем памяти 16 Гб - Возможен двухканальный доступ к памяти - Поддерживается память типа DDR3 800/1066/1333/1600*
Графика	- Три слота PCI Express x16 - Встроенное графическое ядро ATI Radeon HD 3300 - Встроенная графическая память DDR3-1333: 128 Мб
Возможности расширения	- Два 32-битных PCI Bus Master слота - Один слот PCI Express x1 - Двенадцать портов USB 2.0 (6 встроенных + 6 дополнительных) - Два порта IEEE1394 (FireWire; 1 встроенный + 1 дополнительный) - Встроенный звук High Definition Audio - Сетевой контроллер Gigabit Ethernet
Возможности для разгона	- Изменение частоты HTT от 175 до 500 МГц; изменение множителей CPU, CPU-NB и HT - Изменение частоты встроенного видеоядра от 500 до 1000 МГц - Изменение напряжения на процессоре, памяти, контроллере памяти, HT и чипсете
Дисковая подсистема	- Один канал UltraDMA133/100/66/33 Bus Master IDE (с поддержкой до двух ATAPI-устройств & RAID 0, 1) - Поддержка протокола SerialATA II (6 каналов - SB750, c поддержкой RAID 0,1,5, 0+1 и JBOD) - Поддержка LS-120 / ZIP / ATAPI CD-ROM
BIOS	- 8 MBit Flash ROM - AMI BIOS с поддержкой Enhanced ACPI, DMI, Green, PnP Features - Поддержка профилей BIOS
Разное	- Один порт для FDD, один последовательный порт, порт для PS/2 мыши или клавиатуры - IrDA - STR (Suspend to RAM) - SPDIF Out
Управление питанием	- Пробуждение от модема, мыши, клавиатуры, сети, таймера и USB - 24-контактный разъем питания ATX (ATX-PW) - Дополнительный 8-контактный разъем питания - Дополнительный 4-контактный Molex разъем питания
Мониторинг	- Отслеживание температуры процессора, системы, мониторинг напряжений, определение скорости вращения четырех вентиляторов - Технология Quiet Fan
Размер	- ATX форм-фактор, 224x305 мм (8,8" x 12")
Средняя цена по данным Маркет.3DNews: 4100 руб. (Посмотреть все предложения)

Коробка

Плата упакована в весьма красочную коробку с изображенным на ней драконом, символизирующем платформу AMD Fusion:

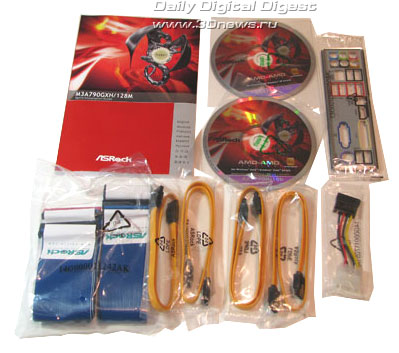

В комплект поставки входят следующие элементы:

Комплектация платы содержит только стандартные компоненты:

Это не позволяет нам поставить высокую оценку за комплектацию, хотя цена платы не особенно велика. Основные претензии заключаются в малом количестве переходников питания для SerialATA-устройств, а также в отсутствии соединительных мостов CrossFire и планок с внешними портами USB и FireWire.

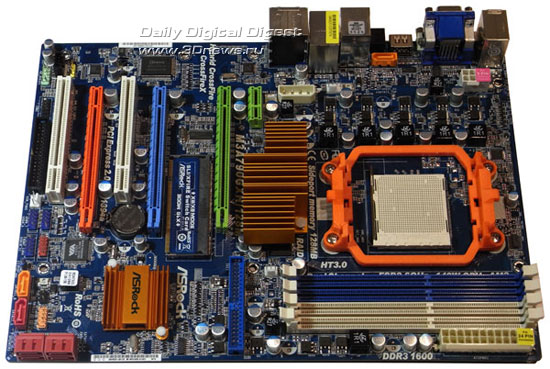

Плата ASRock M3A790GXH/128M

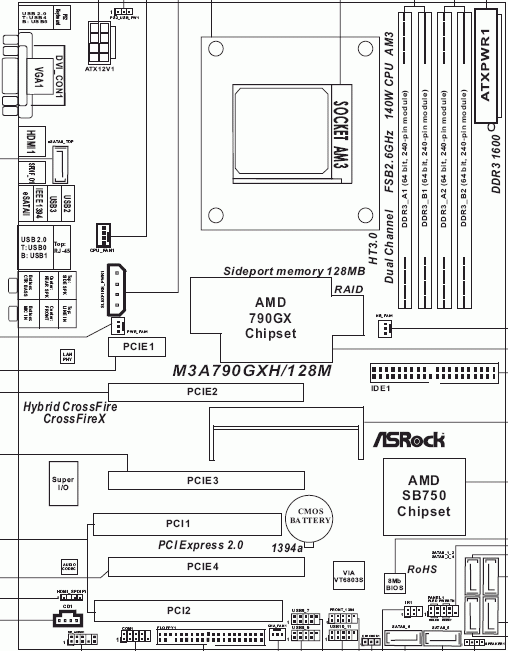

Главной особенностью дизайна PCB этой платы является увеличенное количество PEG-слотов, а также механический терминатор режимов CrossFire. Расположение основных компонентов благоволит сборщику - отсутствует блокировка слотов DIMM, а обязательные разъемы питания установлены по краям платы.

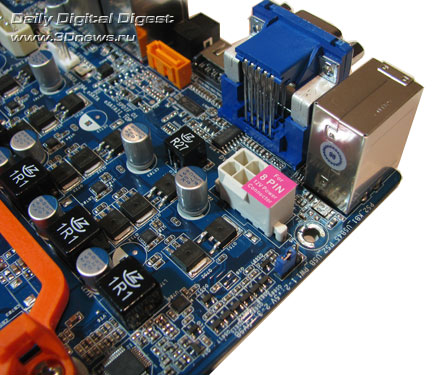

Кстати, на плате установлено три разъема питания: основной (24-контактный) на нижнем краю платы, дополнительный (8-контактный) - на правом краю платы, а также дополнительный (4-контактный) типа Molex - около "северного моста".

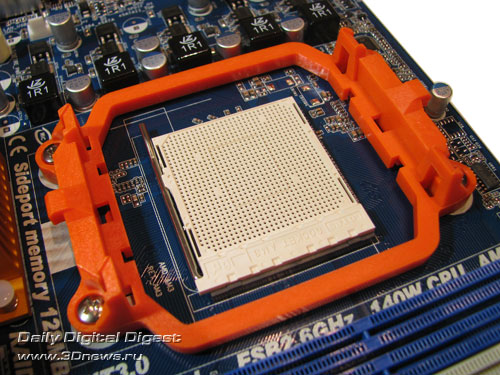

Рядом с процессорным разъемом установлен 4-контактный разъем CPU_FAN1 для подключения процессорного кулера.

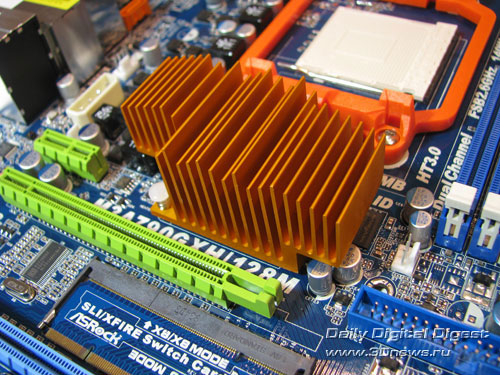

Кроме него, на плате установлено еще три 3-контактных разъема - два около северного моста и еще один на левом краю. Впрочем, ни один из этих разъемов не используется, поскольку на плате установлена полностью пассивная система охлаждения, которая включает радиаторы на "северном" и "южном" "мостах".

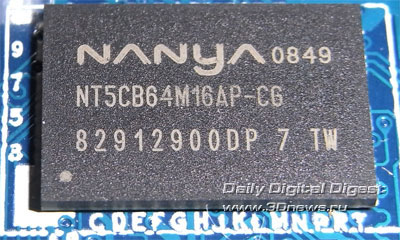

Рядом с северным мостом установлена встроенная графическая память DDR3-1333. Соответствующий чип объемом 128 Мб произведен компанией Nanya:

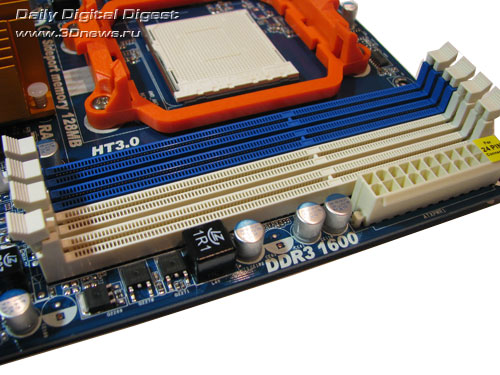

На плате установлено четыре слота DIMM, а максимальный поддерживаемый объем памяти равен 16 Гб. Для организации двухканального доступа необходимо устанавливать модули памяти в слоты одного цвета.

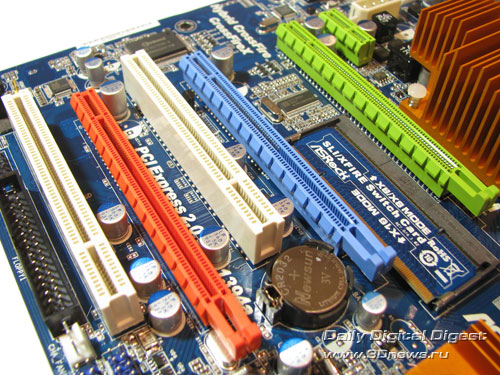

Что касается возможностей расширения, то на плате установлено три слота PCI Express х16, один слот PCI Express х1, а также пара слотов PCI.

Отметим, что на зеленый PEG-слот выделяется 16 или восемь линий шины PCI Express (переключение происходит путем переворота терминатора), на синий - восемь линий, и на оранжевый - четыре линии (если внимательно присмотреться на фото, то можно сосчитать контакты непосредственно внутри слотов).

Возможности расширения

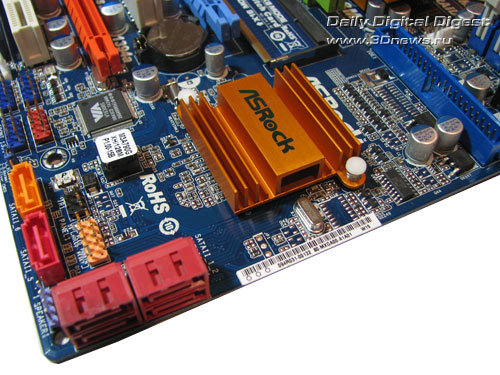

Плата ASRock M3A790GXH/128M, благодаря "южному мосту" SB750, поддерживает шесть каналов SerialATA-II. Все соответствующие разъемы расположены около "южного моста".

Кроме того, плата поддерживает один канал ParallelATA, что в итоге позволяет подключить восемь жестких дисков (шесть SATA + два PATA). Тут же отметим, что на задней панели платы расположен еще один SATA-разъем, который можно использовать, только соединив соответствующим кабелем SATA-разъем около процессорного разъема с SATA-разъемом около "южного моста".

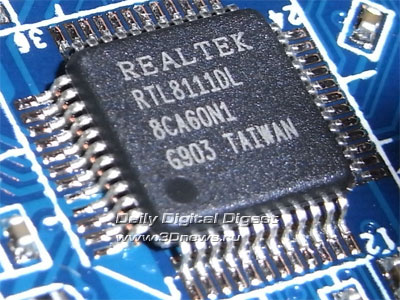

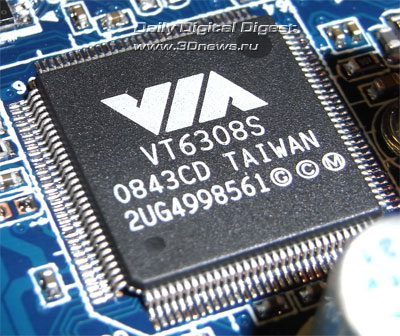

На плате установлен гигабитный сетевой контроллер Realtek RTL8111DL, а также контроллер последовательной шины FireWire - VT6308S производства компании VIA. Причем один порт IEEE1394 расположен на задней панели, а другой подключается при помощи планки (нет в комплекте).

Плата поддерживает двенадцать портов последовательной шины USB 2.0, шесть из которых расположены на задней панели, а еще шесть подключаются при помощи планок (отсутствуют в комплекте).

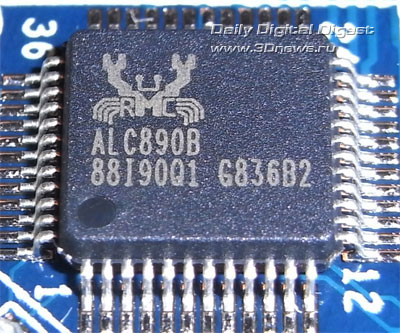

Встроенный звук High Definition Audio. В качестве кодека используется чип ALC 890B, который поддерживает выход на восемь каналов.

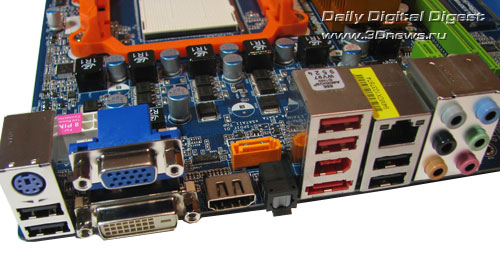

Вы можете заметить полное отсутствие LPT- и COM-портов (один COM-порт реализован через планку; нет в комплекте), а также одного из PS/2-разъемов. На их месте расположены оптический выход SP-DIF, а также видеовыходы HDMI, DVI и VGA. Кроме того, функциональность панели расширяет блок из двух портов USB 2.0, одного порта SATA II и порта FireWire.

Перемычка для сброса настроек CMOS называется CLRCMOS1 и расположена на левом краю платы.

Производительность

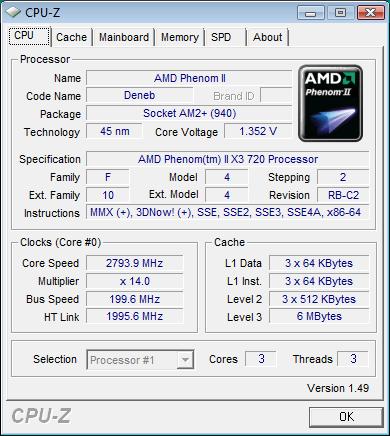

Отметим, что плата ASRock M3A790GXH/128M устанавливает штатную частоту HTT с небольшим занижением:

В тестовой системе было использовано следующее оборудование:

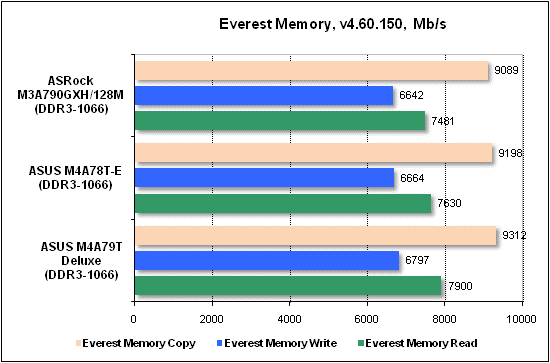

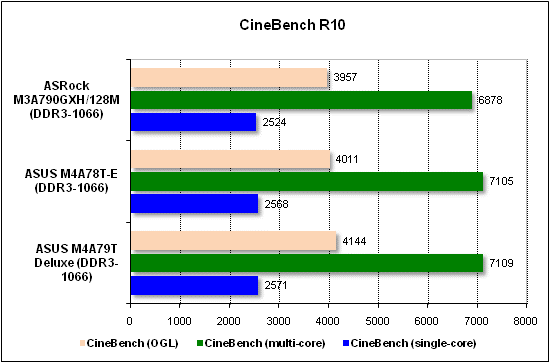

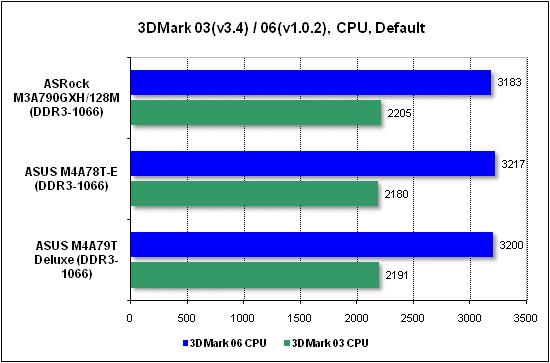

Вначале посмотрим на результаты синтетических тестов.

Выводы

Материнская плата ASRock M3A790GXH/128M - это хорошо сбалансированный продукт, который отличается мощной графической подсистемой (три слота PEG, интегрированное ядро ATI Radeon HD 3300) и неплохими возможностями расширения. Что касается оверклокинга, то плата поддерживает все базовые функции разгона и демонстрирует неплохие результаты. Единственное, что нам не очень понравилось - довольно скудная комплектация. Однако, если учесть дальнейшее падение розничной цены, то общий вывод по материнской плате ASRock M3A790GXH/128M остается строго положительным.
