Zalman CNPS8700 LED – хороший кулер для состоятельных противников разгона

Новые кулеры с использованием тепловых трубок очень быстро растоптали славу "старичков" с веерной конструкцией, и открылась новая эра в компьютерном охлаждении, в которую мы с вами сейчас и живем. На сегодняшний день компания Zalman уже потеряла свои лидирующие позиции в сфере компьютерных устройств охлаждения, многие кулеры показывают более высокую производительность при меньшем уровне шума, но старая слава компании еще жива, и пока что не дает ей утонуть в пучине рыночной конкуренции. После выхода кулеров Zalman серий CNPS9500/9700 ничего принципиально нового на рынок выпущено не было. Первоначально эти кулеры прописались в числе лучших, но постепенно сдают свои позиции.что отчасти связано и с их высокой стоимостью.

Очередной виток творческого кризиса пока что бушует в полную силу, будем надеяться, что "озарение" все же снизойдет на корейских инженеров, а пока нам предоставлен на тестирование новый кулер Zalman CNPS8700 LED, глядя на который так и хочется спросить: "Старая песня на новый лад?"

Внешний вид и конструкция

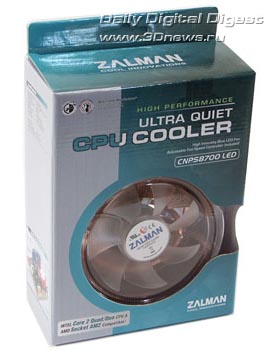

Небольшая коробка, как водится, радует подробным описанием характеристик и особенностей кулера. Не забыты и прозрачные пластиковые вставки, через них демонстрируется уже знаковый веерный дизайн радиатора и прозрачный вентилятор.

Начинка коробки довольно характерна для изделий компании Zalman последних лет:

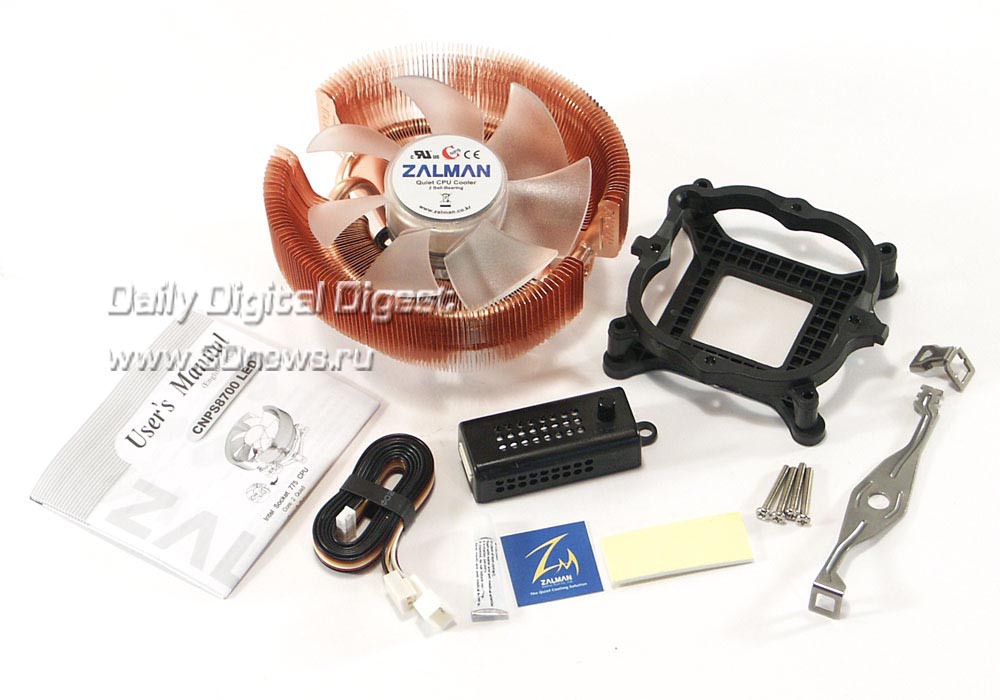

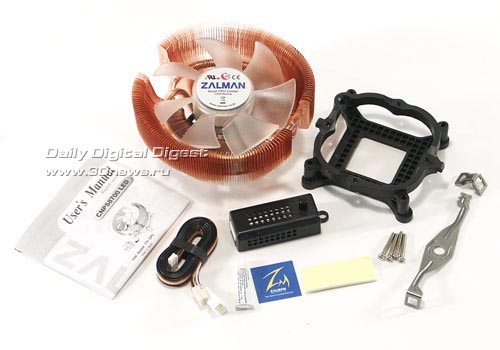

Кулер, рамка для крепления на Intel LGA775, прижимная клипса, регулятор скорости вращения вентилятора, тюбик фирменной термопасты и, конечно же, инструкция по установке.

Характеристики кулера можно посмотреть в таблице спецификации:

* Цены взяты по данным сайта price.ru на 03.06.08.

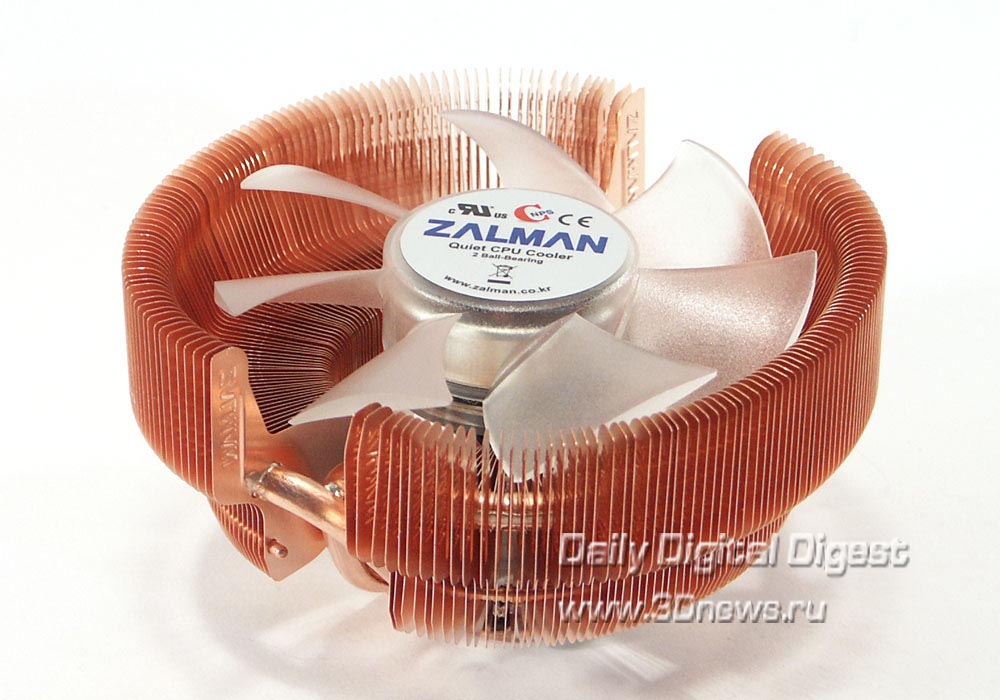

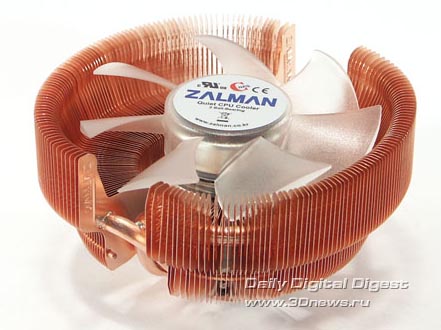

Еще по первым фотографиям было видно сильное сходство нового кулера со старой линейкой Zalman CNPS7000/7700; так оно и есть, за основу взят тот же самый тип конструкции.

Но особенность кулера в том, что теперь ребра не перерастают в основание, теплоперенос происходит при помощи двух тепловых трубок.

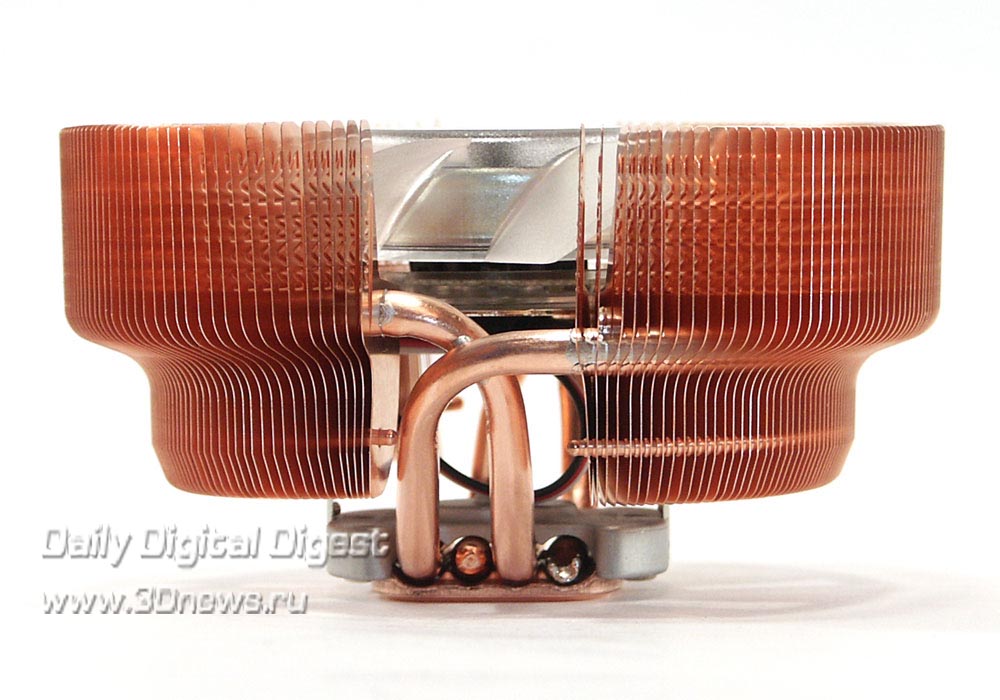

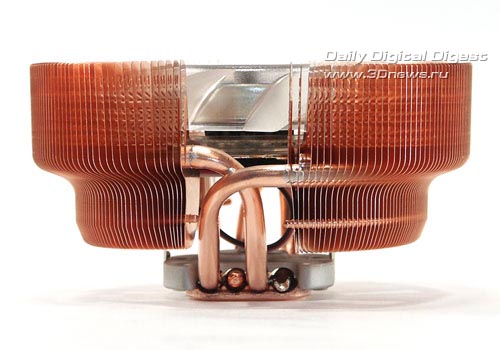

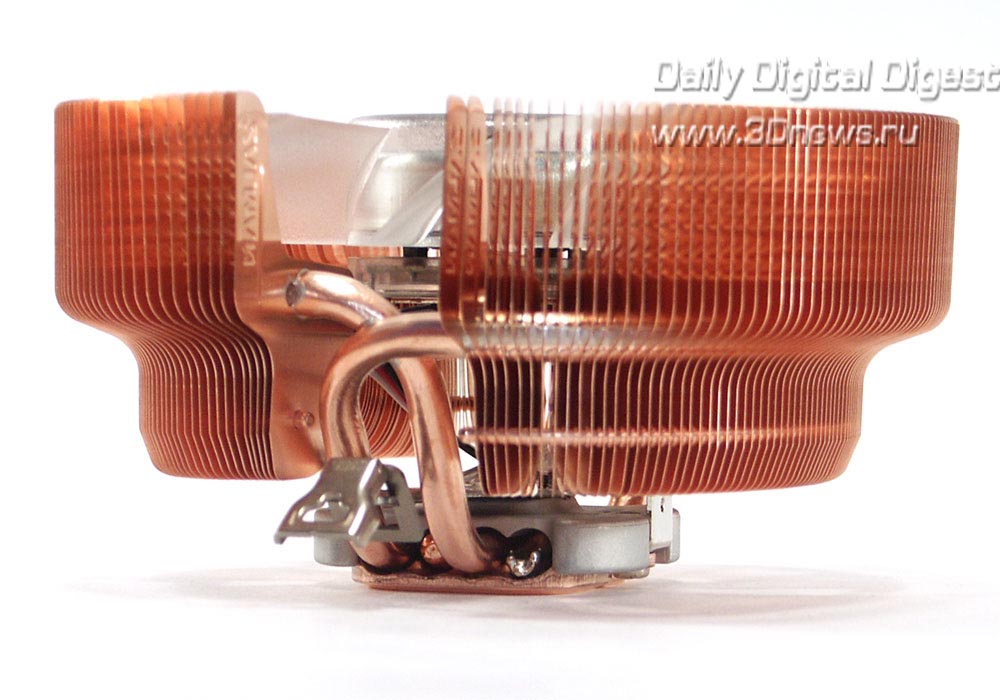

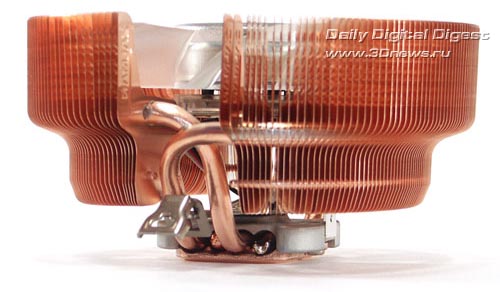

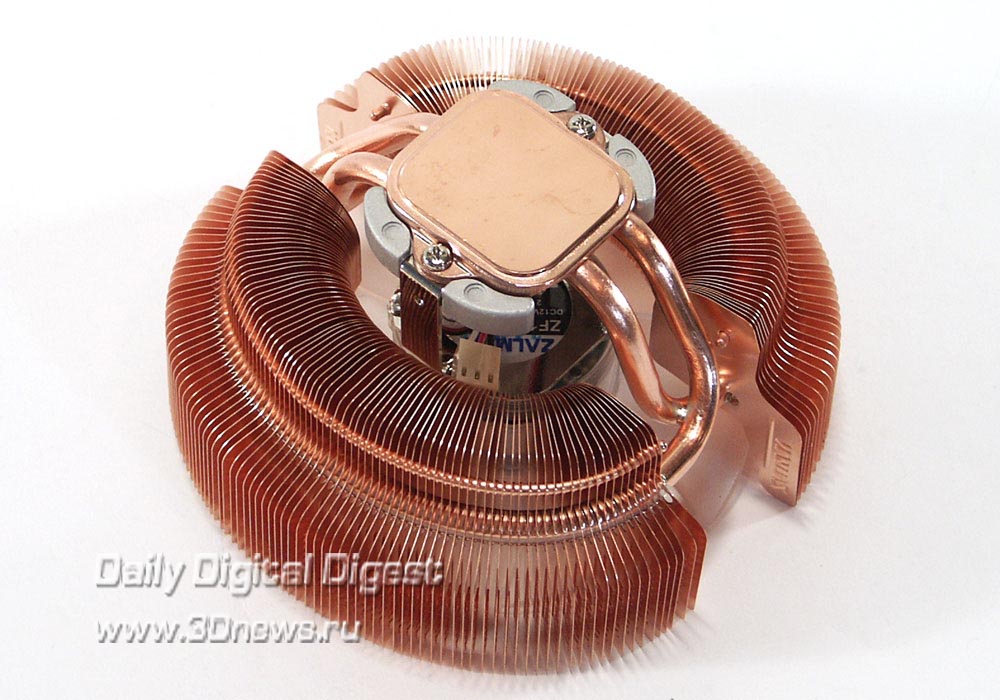

Каждая тепловая трубка берет свое начало в основании, пронизывает половину ребер и вновь возвращается в основание с другой стороны. Именно поэтому в основании вы видим четыре конца трубок, хотя их количество равно двум.

Количество и плотность ребер позволило создать довольно большую площадь рассеивания тепла - 3300 мм². Для сравнения, у знаменитого кулера Zalman CNPS9500 LED площадь рассеивания лишь немногим больше и равна 3698 мм².

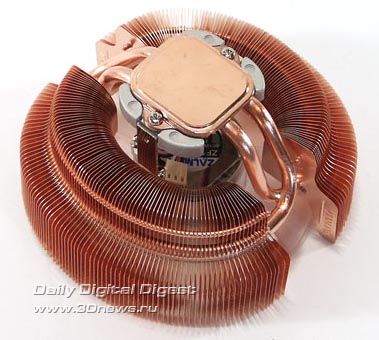

На предыдущей фотографии также хорошо видно, что основание представляет собой медную пластину, в которой вырезаны четыре желобка под тепловые трубки. Однако желобки вырезаны не точно под диаметр трубок, а значительно более широкие, поэтому площадь контакта получается не очень обширной. Следов пайки в местах контакта трубок с основанием увидеть не удалось, но наверняка использовался именно этот способ соединения, так как трубки ничем не прижимаются, и весь радиатор держится только силами этого соединения.

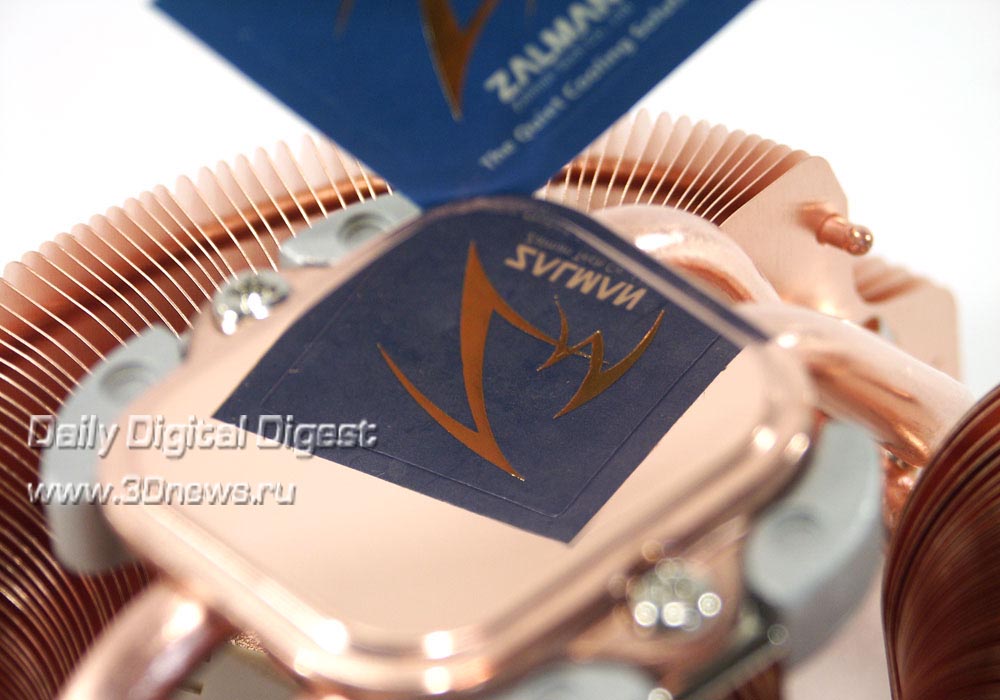

На противоположной стороне медного основания мы имеем удовольствие вновь восхититься качеством обработки, которое неизменно характерно для изделий компании Zalman.

Тут можно сказать только одно слово: идеал. Общая равномерность вызывает те же положительные эмоции. Впрочем, по этому пункту кулеры под маркой Zalman всегда получали высокие баллы.

Установленный на Zalman CNPS8700 LED вентилятор уже знаком нам по флагманскому решению Zalman CNPS9700 LED, который регулярно участвует в наших тестах. Вентилятор имеет тот же типоразмер и форму крыльчатки и синюю светодиодную подсветку, отличаясь лишь максимальной скоростью: у кулера CNPS9700 LED она немного выше, 2800 об/мин. Для вентилятора этого типа характерна почти бесшумная работа на скорости 1200-1300 об/мин, на максимальной же скорости находиться рядом с ним будет комфортно только для человека с серьезными нарушениям слуха.

Методика крепления кулера на материнскую плату идеально проста и удобна. Идущая в комплекте прижимная скоба имеет съемное ушко с одной стороны, что позволяет легко продеть скобу в проем между основанием и радиатором. Далее скоба одевается на фиксирующий шип в центральной части основания - и можно возвращать съемное ушко на его законное место.

Для крепления на платформу AMD никаких дополнительных аксессуаров не нужно, скоба цепляется прямо за зубцы стандартной околопроцессорной рамки, это не только упрощает процесс установки, но и позволяет устанавливать кулер без демонтажа материнской платы из недр системного блока.

С платформой Intel LGA775 все не так просто. Раз уж околопроцессорной рамкой она не оборудована, ее необходимо устанавливать отдельно.

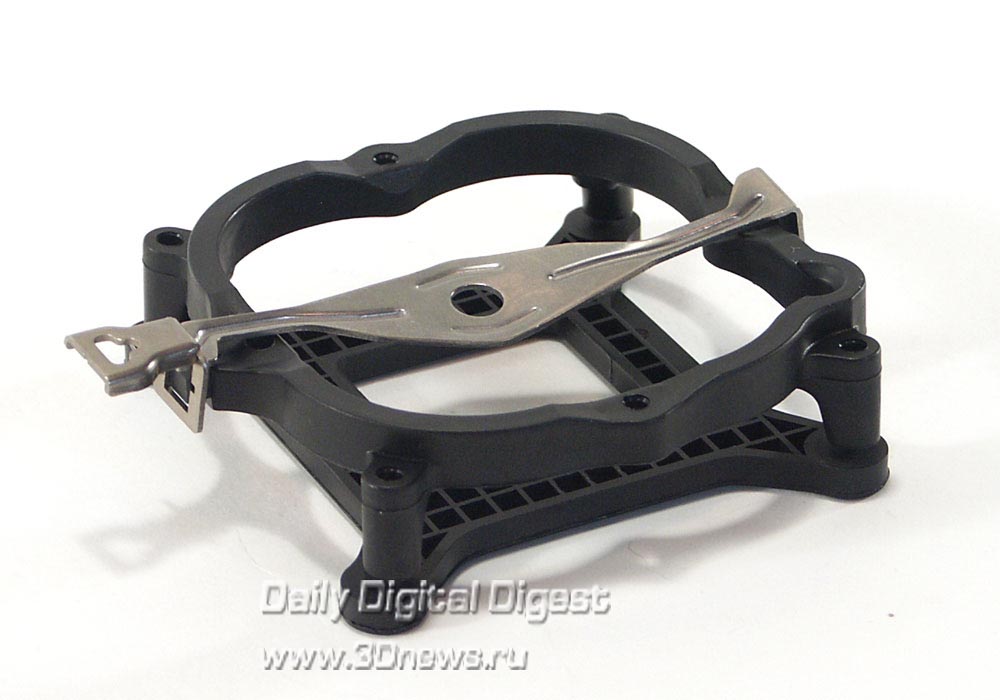

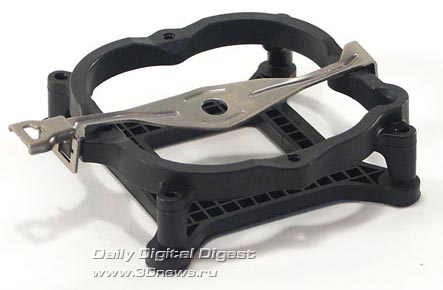

Уже знакомая всем рамка для установки кулеров Zalman на платформу Intel LGA775 претерпела некоторые изменения. Если раньше прижимная скоба прикручивалась к ней двумя винтами, то в этом исполнении на рамке появилось два зубца, которые позволяют крепить кулеры тем же способом, что и на платформе AMD. Это позволяет использовать одну общую прижимную скобу для всех платформ, тогда как раньше в комплект вкладывали две разные.

И хотя установить кулер на процессор Intel теперь можно и без отвертки, околопроцессорную рамку без нее установить все равно не удастся, кроме того, демонтаж материнской платы из корпуса тоже неминуем. Для сравнения, подобные рамки, используемые в кулерах компании Ice Hammer, вовсе не имеют винтового крепления, а используют клипсы с распорками (аналогично стандартному коробочному кулеру Intel). Такие рамки обладают должной надежностью и не требуют демонтажа материнской платы. К достоинствам рамки от компании Zalman можно отнести более высокую надежность крепления и наличие упорной пластины на обратной стороне материнской платы.

Заканчивая обзорную часть статьи, надо все же разобраться: зачем было делать кулер с "устаревшей" конструкцией, тогда как уже доказана большая эффективность башенных кулеров? Ответ тут есть лишь один: башенные кулеры продувают радиатор сбоку, таким образом, поток воздуха проходит через ребра радиатора и устремляется к корпусным вентиляторам, которые выбрасывают его наружу. Эта комбинация хороша для охлаждения процессора, но элементы материнской платы вокруг процессорного разъема при этом остаются почти без обдува. В большей степени ухудшается охлаждение чипсета, который почти всегда оборудован пассивным радиатором.

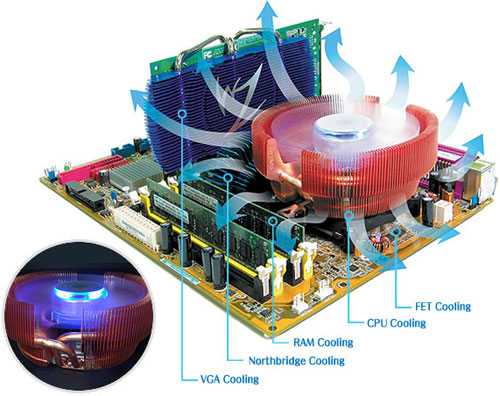

Самое главное преимущество конструкции кулера Zalman CNPS8700 LED как раз и заключается в том, что он обдувает все околопроцессорное пространство: схему питания, радиатор чипсета, модули оперативной памяти, достается даже обратной стороне платы видеокарты. Все это отлично показано на картинке с официального сайта производителя:

Особенно удачно кулер такой конструкции впишется в систему с пассивно охлаждаемой видеокартой, у которой радиатор вынесен тепловыми трубками "на спину", как показано на рисунке. Надо признать, сейчас можно встретить немало видеокарт, оснащенных подобной системой.

Hi-End кулеры: итоги 2005 года

Итоги 2005 года

Главная тенденция уходящего 2005 года заключается в широком распространении тепловых трубок в конструкции воздушных кулеров. Именно при помощи таких трубок появляется возможность, создавать охлаждающие устройства соответствующие тепловыделению современных процессоров. Кстати, энергопотребление процессоров постоянно возрастает и эта закономерность вряд ли будет нарушена в ближайшем будущем. С одной стороны, рост тактовых частот практически остановился, но новый путь развития CPU заключается в многоядерности. Уже сейчас в магазинах можно купить двухядерные процессоры производства Intel и AMD.

Пожалуй самыми интересными кулерами, с точки зрения эффективности, на сегодняшний день являются Gigabyte G-Power и Thermaltake Big Typhoon. Кроме того, сегодня мы рассмотрим два очень интересных кулера: Zalman 9500LED и Titan Vanessa L-type.

Zalman 9500LED

Новейший кулер Zalman 9500LED был анонсирован в начале года и принял эстафету от предыдущей high-end модели Zalman 7700Cu. Необходимость в новом кулере возникла сразу же после широкого распространения кулеров с тепловыми трубками. В результате, Zalman 7700Cu стал постепенно терять позиции в рейтинге кулеров. Но с выходом модели 9500LED, ситуация должна измениться и вернуть Zalman в лидеры. Насколько это у них получилось, мы сейчас посмотрим.

Кулер упакован в картонно-пластиковый бокс:

В нем, помимо самого кулера, мы нашли набор крепежа (включая пластиковую рамку для сокета LGA775), контроллер скорости вращения вентилятора, провода к нему, а также подробную инструкцию по установке.

С помощью крепежа, кулер достаточно просто устанавливается на все популярные системы (AMD Socket939(940) и Socket754, Intel LGA775 и Socket478). Контроллер скорости называется FAN MATE 2; к нему прилагается кабель-удлинитель, а также кусочек двухстороннего скотча. С помощью этого регулятора мы можем изменять скорость вращения вентилятора в диапазоне от 1350 RPM до 2600 RPM. При этом, уровень шума изменяется от 18.0 dB до 27.5 dB. Т.е. на минимальной скорости кулер работает совершенно бесшумно (это действительно так).

Сам кулер имеет очень оригинальную конструкцию.

Из медного основания выходит три тепловые трубки, которые закручены в виде восьмерки. Это лучше всего видно с этого ракурса:

Трубки проходят сквозь большое количество тонких медных пластин, которым они передают тепло. Кстати, общая площадь поверхности радиатора равна 3698 кв. см. , а вес кулера равен 530 гр.

Качество обработки основания довольно высокое, но до уровня зеркальной поверхности еще далеко:

Также стоит подчеркнуть довольно компактные размеры кулера.

Его длина равна 85 мм, ширина - 112 мм, а высота - 125 мм. В результате при его установке не возникнет никаких проблем с блокировкой (или конфликтов) других компонентов системы (как например модулей памяти, вентилятора на чипсете или видеокарты).

Кстати, процедура установки довольно простая и не доставит сложностей сборщику. Установленный кулер выглядит следующим образом:

Также стоит отметить, что при работе кулер весьма эффектно подсвечивается синими светодиодами, которые установлены за вентилятором:

Плюсы:

• Бесшумная работа на минимальной скорости;
• Отличный внешний вид;
• Простота установки ;
• Наличие регулятора скорости;
• Компактные размеры;
• Совместимость с всеми популярными платформами.

Минусы:

• Высокая цена.

  Zalman CNPS9500LED, CNPS9500AM2

  Первые кулеры Zalman CNPS95000LED, которые вот уже год охлаждают процессоры многих компьютерных энтузиастов, отличались эффектным внешним видом и всеми прелестями новой концепции, но все же имели ряд недостатков. Главной проблемой была ошибка с алюминиевой прижимной крепежной пластинкой, которая на первых ревизиях кулера придавливала сверху тепловые трубки, припаянные к основанию. Учитывая небольшую толщину основания это часто приводило к тому, что от сильного прижима основание слегка прогибалось и в итоге многие кулеры этой серии имели неровное основание и, как следствие, плохой контакт с процессором. Последующие ревизии кулера уже имели алюминиевую крышку, которая не касается тепловых трубок и прижимается к основанию только по бокам.




  Нажмите для увеличения

  Немного раньше мы упомянули и том, что Zalman, наконец-то, вернулись к традиции полировать основание до зеркального блеска, чего не было в первых кулерах Zalman CNPS9500LED. Теперь их основание выглядит вот так:




  Нажмите для увеличения

  На этой фотографии, вы можете лицезреть и вторую новинку линейки Zalman CNPS9x00, которая носит название Zalman CNPS9500 AM2 и предназначается только для платформы AMD (s754/939/940/AM2). Пусть вас не смущает необычный цвет радиатора, это вовсе не алюминий. Основание и радиатор кулера, как и раньше, состоят из высококачественной меди, но в дизайнерских целях они целиком никелированы. Кроме того, и подсветка кулера с голубой сменилась на зеленую.




  Нажмите для увеличения

  Это, конечно же, дело вкуса, но на взгляд автора внешний вид кулера стал более стильным и необычным.




  Нажмите для увеличения

  Кстати, зеленый цвет подсветки взят вовсе не с потолка, первый же взгляд на коробку с кулером объясняет столь необычное изменение:




  Нажмите для увеличения

  Фирменный цвет компании NVIDIA тут повсюду. Трудно сказать, что общего между Zalman CNPS9500 AM2 и NVDIA, единственное, что идет в голову, это то, что подавляющее большинство материнских плат под процессоры AMD основано на чипсетах компании NVIDIA. Иначе как еще объяснить надписи «Recommended by NVIDIA»? А может это просто очередная маркетинговая игра? Так или иначе, но перед нами все тот же Zalman CNPS9500 LED, сменивший свои цвета, и имеющий в комплекте всего одну прижимную скобу для крепления за рамку вокруг процессоров AMD. Характеристики обоих кулеров так же идентичны, а разница в максимальных скоростях вентиляторов, 2600 и 2650 об/мин, это скорее для вида, на деле оба вентилятора крутятся с одинаковой скоростью (не забываем про поправку ±10%).

Кулер Zalman 7000Cu

Большое внимание Zalman уделяет разработке кулеров для процессоров Intel (мы уже протестировали модели Zalman 5700D-Cu и Zalman 6500B-Cu). Все они показали отличную эффективность охлаждения и низкий уровень шума. Поэтому я с особым нетерпением ожидал совершенно новую модель - Zalman CNPS7000Cu.

Zalman CNPS7000Cu

Вся серия новых кулеров состоит из трех новинок. Наш сегодняшний 7000Cu имеет двух младших братьев - 7000AlCu, алюминиевый кулер с медной вставкой и полностью алюминиевый 7000Al:

Zalman 7000AlCu и 7000Al

Скажу сразу - все три кулера предназначены как для процессоров Intel, так и для процессоров AMD. Только вот протестировать его мне удалось только на Pentium4. Дело в том, что для обычных AMD Athlon XP на ядрах Thoroughbred и Barton, кулер не подходит. Зато он является совместимым с выходящими в сентябре процессорами Athlon 64.

Начинаем обзор с рассмотрения упаковки. Кулер 7000Cu упакован в пластиковый пакет, с бумажной вставкой.

Такой вид упаковки очень распространен среди многих производителей, благодаря надежности и низкой себестоимости.

Внутри коробки мы обнаруживаем следующее:

• Собственно кулер Zalman 7000Cu;
• Пакетик с крепежом для материнских плат под Pentium4;
• Пакетик с крепежом для материнских плат под Athlon 64;
• Тюбик с фирменной термопастой;
• Устройство управления скоростью вращения - FanMate;
• Инструкция по установке.

Начну с того, что не стоит пренебрегать чтением инструкции. Действительно два-три года назад конструкции кулеров было очень простыми; очень похожими друг на друга; а главное - процесс установки был интуитивно понятен. Однако в последнее время тепловыделение процессоров сильно увеличилось - в результате конструкции кулеров все время усложнялись. И теперь при рассмотрении некоторых кулеров ломаешь себе голову - как же их устанавливать :)).

Кроме этого в руководстве пользователя есть объявления о том, что компания Zalman снимает с себя всю ответственность за любые повреждения в результате оверклокинга или неправильной установки кулера. Кроме того, пользователь предупреждается о том, что вес кулера составляет 773гр, что превышает допустимые спецификации на Socket 478 (требования Intel - 450гр).

Также, в руководстве упомянут тот факт, что некоторые материнские платы имеют функцию "CPU Fan Detect", которая не позволяет системе стартовать если процессорный кулер не подключен. При этом если вентилятор подключен, но крутится с малой скоростью - упомянутая функция все равно предотвратит запуск компьютера. Поэтому если вы планируете использовать кулер Zalman 7000Cu на малой скорости (~1300 RPM) настоятельно рекомендуется отключить функцию "CPU Fan Detect".

Что касается веса кулера - я советую не беспокоится по этому поводу. В течении продолжительного времени (вплоть до получения 7000Cu) я использовал кулер Zalman 6500B-Cu, вес которого (точнее - вес радиатора) составляет 898гр. При этом я не встретил никаких проблем связанных с большим весом (если подумать внимательно - то вообще не было никаких проблем, даже при пассивном охлаждении). Кроме того в интернете не было сообщений об отрыве кулеров этого типа.

Особый интерес представляет то, что кулер 7000Cu совместим с будущими системами на AMD Athlon 64. Для этого в комплекте есть две стойки (в оригинале "NIPPLES" :), которые устанавливаются сквозь материнскую плату (правда платы под Athlon 64 еще не пришли, поэтому продемонстрировать это способ крепления сегодня не получится :).

А вот процесс установки кулера Zalman 7000Cu на систему с процессором Pentium4 очень прост. На первом этапе мы устанавливаем специальные алюминиевые пластины в рамку процессорного сокета.

Материнская плата - Gigabyte 8PE667 Ultra 2

Потом берем кулер в руки и вставляем винты в специальные отверстия на клипсе (для Pentium4 это отверстия расположенные ближе к центру).

Далее устанавливаем кулер - совмещаем винт и отверстие на пластине, и крестовой отверткой закручиваем винты. Все очень просто - вот только закручивать винту нужно равномерно, что бы не допустить перекоса кулера. Впрочем, небольшой перекос во время установки не страшен - процессорное ядро Pentium4 защищено медной пластиной, поэтому риск его повреждения - минимален. Тоже самое справедливо и для процессоров Athlon 64, которые тоже имеют защитную пластину (которая также выполняет функции распределителя тепла).

Вот и все - кулер установлен.

а это материнская плата Gigabyte 8SINXP1394 :)

Как вы можете заметить - габариты кулера очень большие (109ммх109ммх62мм) превышают размеры ограничительной рамки. В результате на некоторых платах возможны различные сложности. Поскольку под рукой у меня всегда есть несколько материнских плат - я бегло проверил совместимость кулера Zalman 7000Cu с каждой из них. Результат: на все платы кулер был установлен, однако на некоторых платах возникли различные трудности:

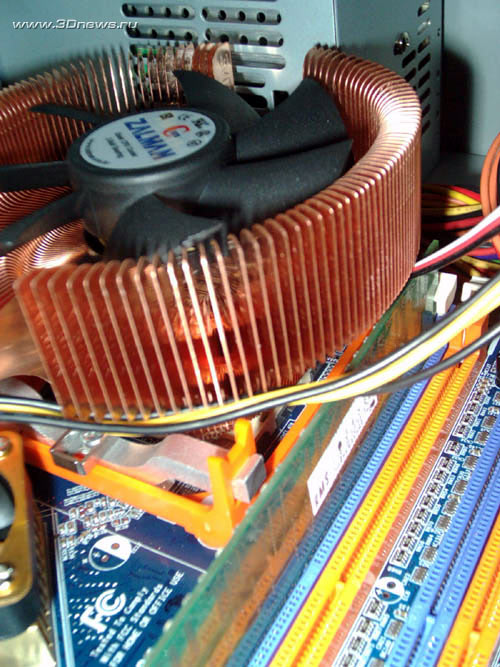

• Проблема №1. Кулер может блокировать один (или несколько) разъем DIMM.

  В результате пользователь вынужден снимать кулер при установке/замене модуля памяти.

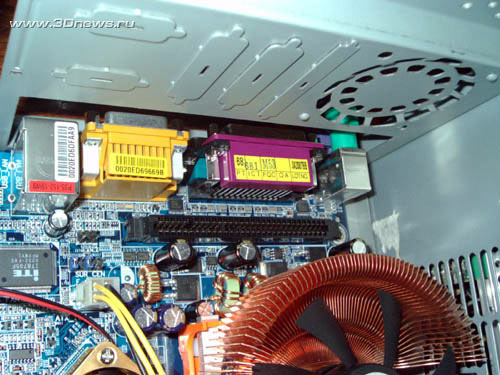

• Проблема №2. На платах у которых разъем для подключения вентилятора находится близко к ограничительной рамке - очень трудно подключать вентилятор. Поэтому перед установкой кулера я советую сначала подключить его вентилятор к плате.

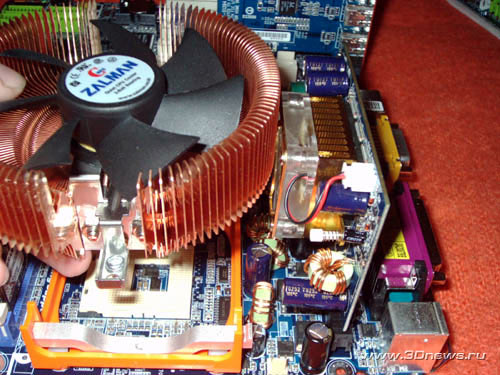

• Проблема №3. Частичная несовместимость с платой Gigabyte 8SINXP-1394. Дело в том, что эта плата имеет дополнительный модуль питания (DPS), который устанавливает в специальный слот, расположенный очень близко к процессорному сокету. В результате при установке модуля DPS (Dual Power System) установка кулера Zalman 7000Cu - к сожалению невозможна (разве что напильником не подпилить часть ребер ;).
  если кулер установлен - вставить модуль DPS не получается


  и наоборот :)

  Однако, я хочу заметить что использование модуля DPS является необязательным условием эксплуатации Gigabyte 8SINXP-1394. И все тесты производительности этого кулера я проводил именно на этой материнской плате (кстати ее обзор запланирован на ближайшее время).

Однако большие размеры кулера является и положительным свойством: общая площадь радиатора составляет 3170 квадратных сантиметров! Для сравнения - площадь поверхности радиатора CNPS5700D-Cu составляет "всего" 1270 кв. см. А площадь радиатора 6500B-CU - 3400кв.см

Теперь рассмотрим кулер более внимательно:

Конструкция очень простая: медные пластины сильно сжаты в центре. Для прочности они соединены штифтами, и зафиксированы двумя алюминиевыми пластинами. В центральную область радиатора устанавливается планка, которая выполняет две функции: служит ограничителем для крепежной клипсы и основанием для установки вентилятора.

Что касается основания - то качество его обработки очень хорошее. Зеркальным его не назовешь, но смутное отражение увидеть можно.

Прошу обратить внимание на вентилятор - он установлен как бы внутри радиатора. Подобная конструкция не является новаторской - еще в 2001 году компания Thermaltake выпустила на рынок кулер Golden Orb, который имел схожую конструкцию.

Thermaltake Golden Orb

Что касается самого вентилятора, то его диаметр составляет 92мм.

Он имеет скорость вращения в диапазоне от 1350 ("тихий режим") до 2400 RPM ("стандартный"). При этом уровень шума чрезвычайно низкий: 20dBa в "тихом" и 25dBa в "стандартном" режиме.

Для изменения скорости предназначено уже знакомое устройство Zalman Fanmate.

Данный девайс позволяет очень плавно менять скорость вращения вентилятора. Таким образом пользователь может сам выбрать нужный ему баланс между шумом и эффективностью охлаждения. Однако не будем забывать, что у Fanmate есть некоторые недостатки: очень маленькая ручка и расположение устройства внутри корпуса. Об этих недостатках я говорил еще год назад в обзоре кулера Zalman CNPS6000 AlCu. Как мы видим положительных изменений нет. Впрочем, я не совсем прав: практически одновременно с выпуском модели 7000Cu, в ассортименте Zalman появилась новое устройство - MFC1 (Multi-fan controller).

Впрочем, это предмет уже другого обзора.
